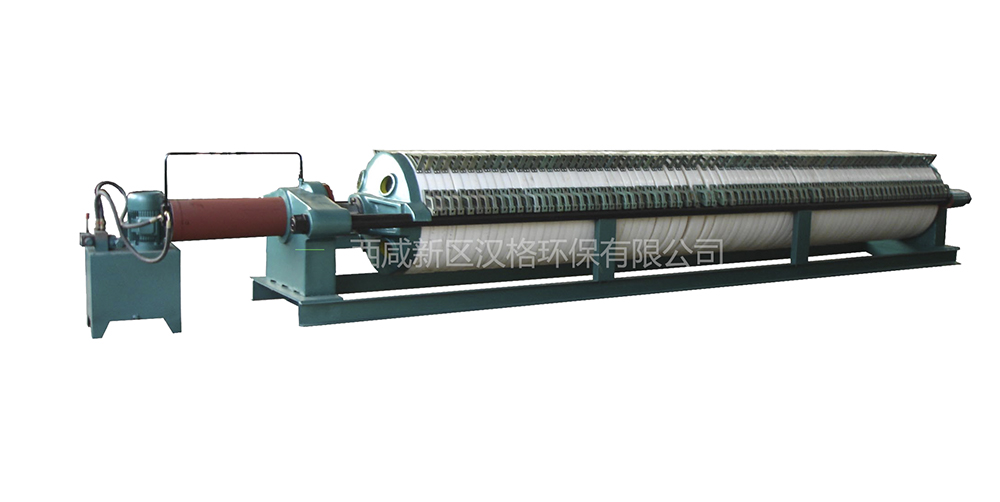

板框壓濾機的組成。板框壓濾機是一種利用液壓輸出的壓力油推動液壓缸而產生高壓來壓緊濾板，同時配合高壓風或給料泵而使濾布兩側產生較高的正壓力差，使懸浮液物料中的固相顆粒與水分離的機械設備。一般大中型污水（泥）處理均采用機械脫水。按脫水原理可分為真空過濾脫水、壓濾脫水及離心脫水三大類。能源環保部污水（泥）處理設備采用壓濾脫水。
以能源環保部源水處理為例，壓濾機設備系統分為三個部分。
其一為污泥螺桿泵。主要作用是把污泥從濃縮池輸送到壓濾機。與其有關的設備有螺桿泵、壓力變送器、射頻導納物位儀、變頻器、變頻電機、氣動閥、電磁閥等。
其二為膜壓泵。主要作用是提供壓濾機運行的氣源和水源。與其有關的設備有膜壓泵、英格索蘭空壓機、儲氣罐、儲水桶、電磁閥、氣動閥等。
其三為壓濾機本體。壓濾機本體基本組成：框架、濾板、液壓系統、移板裝置、進料和空氣吹掃管道閥門系統、PLC控制系統、安全保護系統。包括有現場壓濾機控制操作箱、液壓箱、射頻導納物位儀、壓力變送器、壓力開關、壓力表、接近開關、電磁閥、氣動閥、減壓閥、過濾閥、安全光幕、安全緊急拉繩等。
板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～1.6兆帕，特殊的可達3兆帕或更高。過濾面積可以隨所用的板框數目增減。
板框通常為正方形，濾框的內邊長為200～2000毫米，框厚為16～80毫米，過濾面積為1～1200㎡。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不銹鋼、聚丙烯和橡膠等材料制造。
板框式壓濾機設備重量與體積大，采用而該類型的污泥脫水機采用間斷運行方式，時產50kg/h固體，生產率相對較小，但是脫水率較高，泥餅含水率可達70%-85%，此外，該設備還有需專人看守，自動性較差；活動部件多，不穩定；設備投資稍低；維修難度大；操作較為復雜，須專人管理；使用壽命短等特點。
